UHD9000+视频拼接器
产品规格书


产品概述
UHD9000+视频拼接器是由广州亿彩视讯科技有限公司自主研发的一款高
端 LED 显示屏控制设备,具有强大的视频信号接收、拼接和处理能力,可同
时支持两路 4K@60HZ 视频输入或者 8 路 1080P 高清视频输入。最多 32 路 DVI
输出,单口最大输出带载可达 260 万点。显示屏最大分辨率 8320 万点,支持
DP、HDMI、DVI、SDI 等数字输入接口,多路信号间无缝切换,支持窗口漫游、
叠加切换等显示功能,并支持面板按键进行模式调用等。本视频拼接器达到
国际先进水平,功能强大,稳定可靠,产品采用模块设计,可以根据用户实
际需要灵活配置,是监控中心、指挥中心、舞台等大型 LED 显示屏的最佳选
择。
产品特色
2.1 支持多种输入接口:DP1.2(4Kp60 图像输入)、HDMI2.0(4Kp60 图像输入)
DVI(1080p60)、3GSDI(1080p60);
2.2 最大支持 32 路输出拼接显示,最多 32 个画面可同时显示;
2.3 每个输出DVI口可自定义输出分辨率(单口输出带载最大可达260万点);
2.4 支持多窗口任意漫游、叠加、缩放显示;
2.5 支持输入源截取、输出画面拼接显示功能;
2.6 支持输出画面的亮度调节;

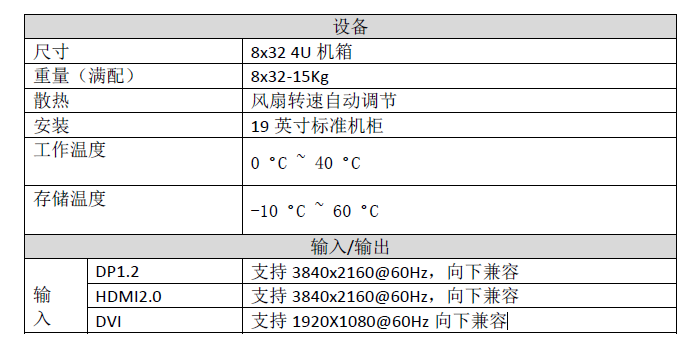

技术参数


外观说明
1UHD9000+拼接处理器前面板
面板说明:
面板从左至右主要分为 4 个区域
1、液晶屏显示区:用于显示用户操作面板按键后的交互信息。
2、交互菜单区:包括飞梭键、ESC 退出键、Menu 菜单键、LED 确认键、PIP(暂
未使用)、Save 保存键
3、场景调用区:数字按键 0-9,用于调取场景,处理器支持保存 20 个场景。LOCK
锁屏键,开机默认 LOCK 键开启,调用场景时先按两下 LOCK 解除锁屏,再按调
取场景编号,如调取场景 9,就依次按下数字键 0 和 9,按键 9 会红灯长亮。
如调取场景 12,依次按下数字键 1 和 2,按键 1 和 2 会红灯长亮。此时设备
关机再解锁屏,1 和 2 键仍会自动亮起并调出 12 场景。
4、开关区:按下开关松手,开关显示为红色,设备开启。再按下开关松手,开
关红灯灭,设备关闭。
(2)UHD9000+拼接处理器后面板
槽位说明:
从上到下共 6 个槽位,具体如下所述:
1、主控板 占最上面一个槽位,实现上位机软件与设备的连接、控制及通讯,
用户可通过网口(NET)或串口连接(RS232)来连接设备。
2、输入板占第二个槽位,当前支持 2 路 DP1.2(4Kp60)信号输入,或者 2 路
HDMI2.0(4Kp30)或者 8 路 DVI(1080P60)信号输入,更换不同的输入
信号板实现不同接口的信号输入。
3、输出板 占剩余的 4 个槽位,每块输出板支持 8 路 DVI 输出,最大可以有
32 路 DVI 输出。每路 DVI 最大输出带载量可达 260 万点。
外形尺寸
